6管胀管机

6管胀管机

  • 所属分类:胀管机
  • 浏览次数:
  • 发布日期:2021-01-18 09:28:06
  • 产品概述
  • 性能特点
  • 技术参数

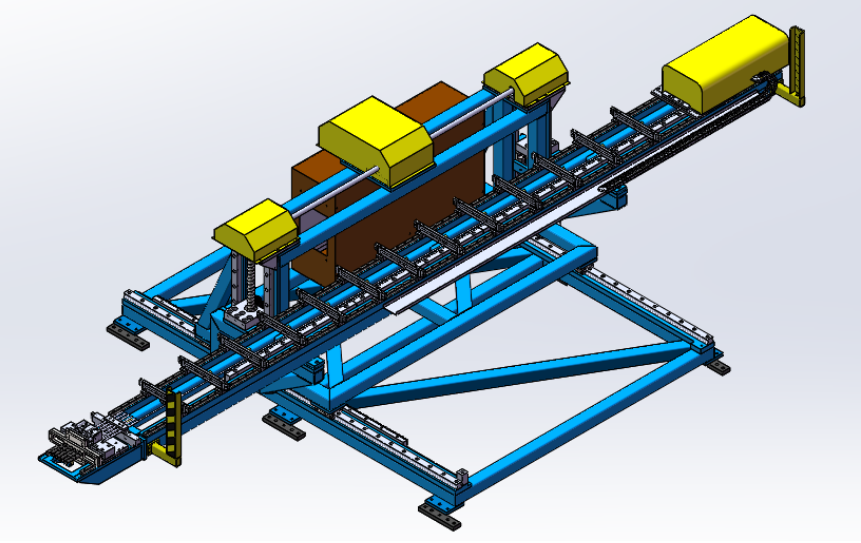

机器图纸

立式胀管机加工,立式胀管机厂家,立式胀管机

 1.机器尺寸 :8500mm*3800mm*1400mm

立式胀管机加工,立式胀管机厂家,立式胀管机

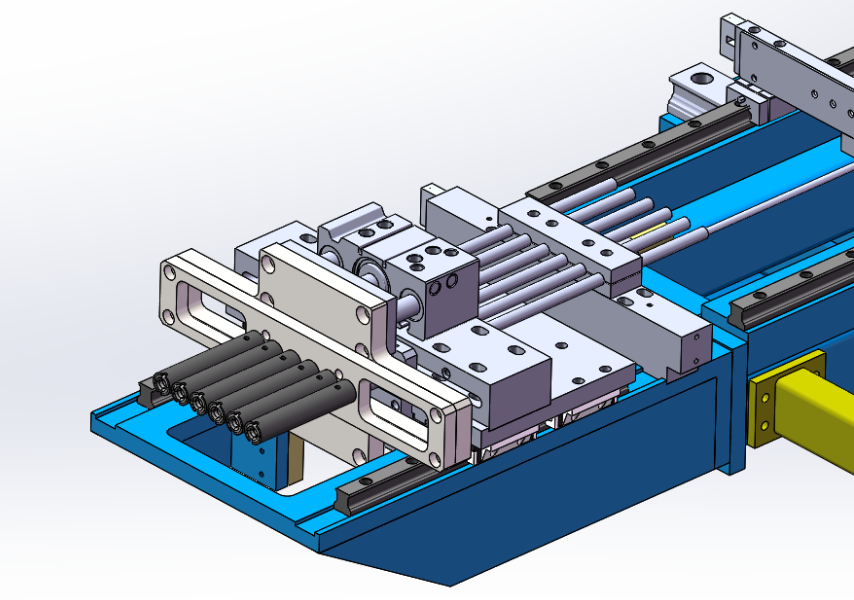

夹钳系统



2.气动夹具

立式胀管机加工,立式胀管机厂家,立式胀管机

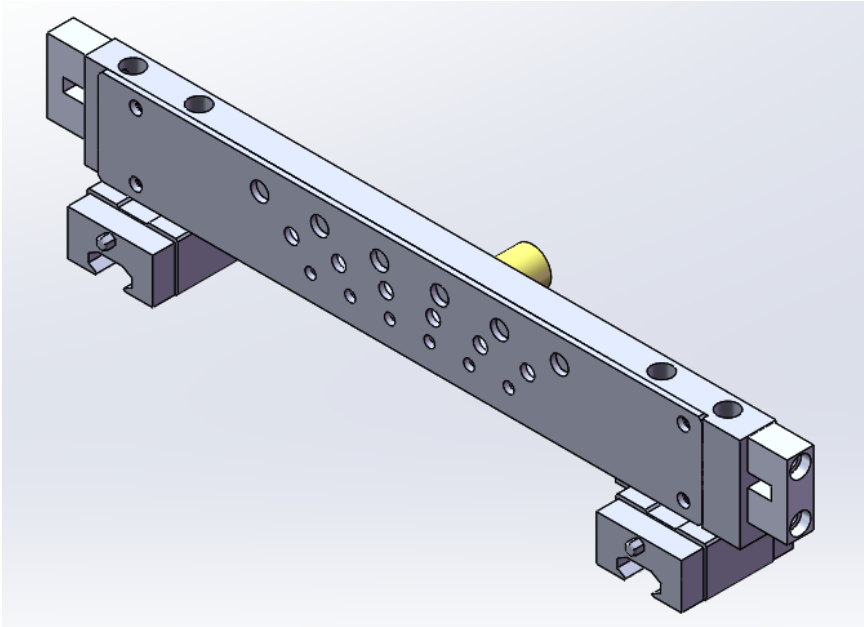

膨胀杆导向机构



3.导板上设有三种不同中心距的导孔,便于更换规格。

立式胀管机加工,立式胀管机厂家,立式胀管机

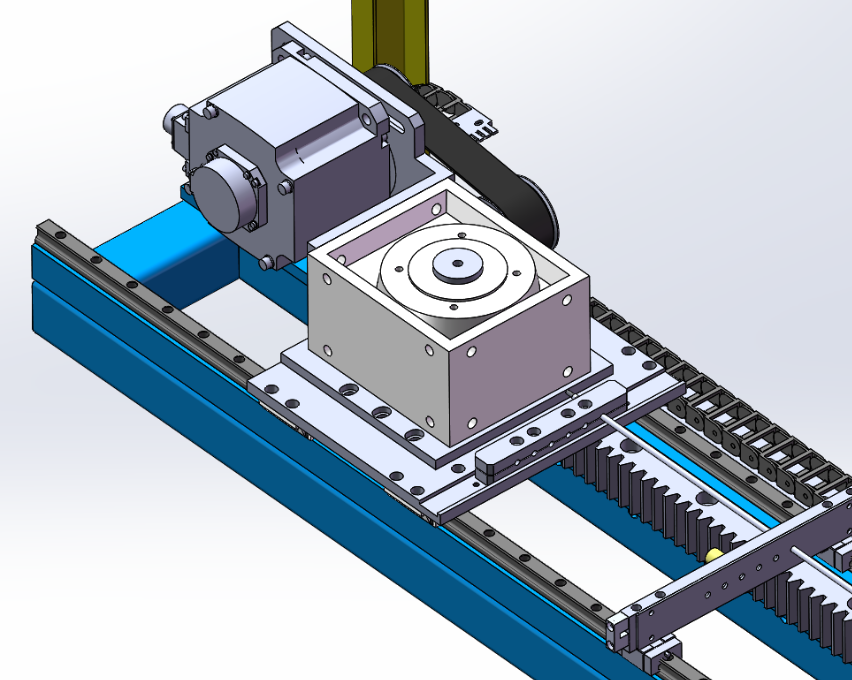

扩展驱动机构



4.伺服电机带动齿条齿轮,带动伸缩杆前后运动。

5.机器升降采用蜗轮提升机驱动,伺服系统控制。可实现提升行程400mm的多膨胀管。

6.机器安装在导板上,可水平移动,移动范围为2700mm。

7.本设备提供手动和半自动两种操作模式。

(1)手动模式:每一步都是手动操作。

(2)半自动方式:胀管工序全自动操作,对中喷嘴手动操作按钮,按设定距离横向平移提升。

8.液压扩张器或手钻扩张器:胀管前先将铜管口扩口,为胀管做准备。

9.由于U型管收缩率不同,胀接后会造成长短管,机器无法胀接U型管。

10.该装置采用触摸屏操作,PLC控制。
